集成電路對純水機的需求：滲源以極致水質賦能芯片製造

在摩爾定律持續演進的驅動下，集成電路（IC）製造已進入納米級精細化時代，從(cong) 7nm工藝量產(chan) 到3nm技術突破，每一次製程升級都對生產(chan) 環節的潔淨度、精準度提出嚴(yan) 苛要求。純水作為(wei) 芯片製造全流程的“萬(wan) 能溶劑”與(yu) “精密清洗劑”，貫穿矽片清洗、光刻、蝕刻、離子注入、薄膜沉積等關(guan) 鍵工序，其品質直接決(jue) 定芯片良率與(yu) 可靠性。水中的微量金屬離子、有機物、顆粒雜質等，哪怕濃度僅(jin) 為(wei) ppb級（十億(yi) 分之一），都可能導致電路短路、漏電或性能衰減。滲源深耕半導體(ti) 水處理領域十餘(yu) 年，以對芯片製造工藝的深度解構為(wei) 基礎，打造適配不同製程需求的超純水解決(jue) 方案，用專(zhuan) 業(ye) 實力築牢芯片製造的水質防線。

芯片製造的“水質命脈”：為(wei) 何純水需求堪稱苛刻？

集成電路製造的核心邏輯是在矽片上精準構建納米級電路圖案，而純水的作用貫穿“圖案形成-雜質控製-性能保障”全過程。與(yu) 普通工業(ye) 用水不同，芯片製造用純水需達到“極致純淨、絕對穩定、精準可控”的標準，其核心原因在於(yu) 三個(ge) 維度的硬性要求：

首先是製程精度的倒逼。隨著製程從(cong) 14nm向7nm、3nm迭代，電路線寬已縮小至發絲(si) 直徑的萬(wan) 分之一，微小顆粒（如0.1μm級）就可能覆蓋整個(ge) 電路單元，導致芯片失效；金屬離子（如銅、鋁、鐵）會(hui) 在電路中形成“雜質陷阱”，引發漏電風險，使芯片功耗大幅上升。據行業(ye) 數據顯示，當純水中金屬離子濃度從(cong) 1ppb降至0.1ppb時，3nm製程芯片良率可提升8%-12%。

其次是工藝兼容性的要求。芯片製造涉及數百道工序，不同工序對純水的汙染物控製方向各不相同：光刻工序需嚴(yan) 控有機物殘留，避免影響光刻膠附著；蝕刻工序需降低氯離子含量，防止腐蝕金屬電極；薄膜沉積工序需極致控製顆粒，避免膜層出現針孔缺陷。單一水質無法適配全流程，需純水係統具備靈活調整能力。

最後是量產(chan) 穩定性的保障。芯片製造采用規模化量產(chan) 模式，單條生產(chan) 線日均用水量可達數百噸，若純水水質出現波動，將導致整批次芯片報廢，造成數千萬(wan) 元損失。因此，純水係統必須具備24小時連續運行能力，且水質波動控製在極小範圍。

集成電路全流程純水需求：從(cong) 矽片到封裝的精準適配

芯片製造各工序的工藝原理差異顯著，對純水的純度等級、汙染物控製重點、供水參數等需求呈現明顯差異化。滲源通過服務全球百餘(yu) 家半導體(ti) 企業(ye) 的實戰經驗，梳理出四大核心需求場景：

場景一：矽片製備與(yu) 清洗——低顆粒、低金屬離子是核心

矽片作為(wei) 芯片的“基底載體(ti) ”，其表麵潔淨度直接影響後續製程質量。在矽片切割、研磨、拋光後的清洗工序中，需去除表麵殘留的矽粉顆粒、研磨液雜質及金屬汙染物。此環節若顆粒殘留超標，會(hui) 導致後續光刻圖案變形；金屬離子殘留則會(hui) 在矽片內(nei) 部形成缺陷，影響半導體(ti) 性能。

針對此場景，純水需具備“高效顆粒截留”與(yu) “深度除金屬”能力，同時要避免清洗過程中對矽片表麵造成損傷(shang) 。滲源定製的純水方案可實現對0.05μm以上顆粒的高效截留，金屬離子濃度控製在極低水平，確保矽片表麵潔淨度符合製程要求。

場景二：光刻與(yu) 顯影——嚴(yan) 控有機物，保障圖案精度

光刻是芯片製造的“圖案轉移”核心工序，通過光刻膠塗覆、曝光、顯影等步驟，將電路圖案轉移至矽片表麵。此環節中，純水作為(wei) 顯影液稀釋劑與(yu) 光刻膠剝離清洗劑，其有機物含量直接影響圖案精度：有機物會(hui) 與(yu) 光刻膠發生化學反應，導致顯影後圖案邊緣模糊；殘留有機物還會(hui) 影響後續薄膜沉積的附著力。

尤其是在先進製程中，光刻圖案線寬極小，有機物引發的缺陷會(hui) 被無限放大。因此，該環節需純水具備“極致低TOC（總有機碳）”特性，同時供水壓力與(yu) 流量需精準穩定，避免因水流衝(chong) 擊導致光刻膠塗層破損。

場景三：蝕刻與(yu) 離子注入——抗腐蝕、高穩定，規避工藝偏差

蝕刻與(yu) 離子注入是“電路成型”的關(guan) 鍵工序：蝕刻通過化學或物理方式去除多餘(yu) 矽材料，形成電路溝槽；離子注入通過高能離子轟擊，改變矽片局部導電性。這兩(liang) 個(ge) 工序中，純水用於(yu) 蝕刻後清洗與(yu) 離子注入前表麵預處理，核心需求是“低腐蝕性離子”與(yu) “高穩定性”。

蝕刻後清洗若純水中氯離子、氟離子超標，會(hui) 腐蝕已成型的金屬電極；離子注入前若水質波動，會(hui) 導致矽片表麵電荷分布不均，影響離子注入深度與(yu) 濃度均勻性。因此，純水不僅(jin) 需深度去除腐蝕性離子，還需具備實時水質調節能力，應對製程參數變化。

場景四：薄膜沉積與(yu) 封裝——無菌、低泡，保障器件可靠性

薄膜沉積（如CVD、PVD）用於(yu) 在矽片表麵形成絕緣層與(yu) 導電層，封裝則是對芯片進行保護與(yu) 引腳引出。薄膜沉積前的清洗需純水具備“無菌、低顆粒”特性，微生物與(yu) 顆粒會(hui) 導致膜層出現針孔或剝離；封裝環節的引線框架清洗需“低泡、低硬度”純水，泡沫殘留會(hui) 影響焊接質量，高硬度形成的水垢會(hui) 導致封裝密封性下降。

此外，封裝工序的純水還需適配不同封裝材料（如陶瓷、塑料）的兼容性要求，避免水質與(yu) 材料發生化學反應，影響芯片長期可靠性。

滲源解決(jue) 方案：以定製化技術匹配芯片製造精準需求

針對集成電路製造各工序的差異化需求，滲源摒棄通用型設備模式，打造“半導體(ti) 專(zhuan) 用超純水係統”，通過“工藝定製化、管控智能化、運行穩定化”三大核心優(you) 勢，實現從(cong) 實驗室研發到大規模量產(chan) 的全場景適配。

1.工藝定製化：模塊化分級純化，按需匹配製程

滲源采用“梯度純化+模塊組合”設計理念，根據芯片製程（如28nm、14nm、7nm）、生產(chan) 規模、源水水質等，靈活組合核心純化模塊，實現“按需除雜”：

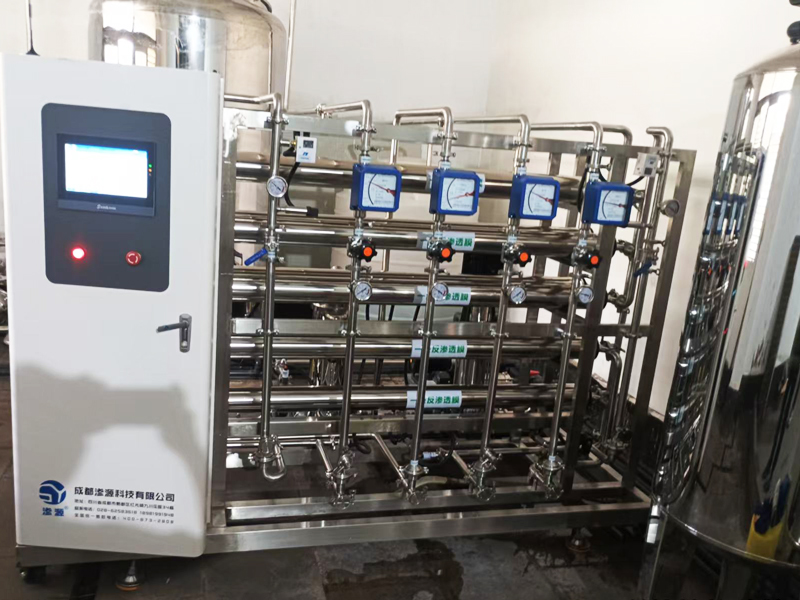

• 先進製程核心工序（光刻、蝕刻）：配置“預處理+雙級反滲透（RO）+EDI（電去離子）+超純化柱+雙波長UV氧化+終端超濾”全流程工藝。雙波長UV氧化係統（185nm+254nm）高效分解有機物，TOC含量控製在5ppb以下；終端超濾膜孔徑0.02μm，實現顆粒與微生物的極致截留；超純化柱搭載專用螯合樹脂，金屬離子濃度降至0.1ppb以下，完全適配7nm及以下先進製程需求。
• 成熟製程與封裝工序：優化“RO+EDI+精密過濾+低泡處理”工藝，在保障核心指標達標的同時，通過低泡模塊與硬度調節單元，適配封裝清洗需求；配備大容量儲水罐與恒壓供水係統，滿足量產環節大流量用水需求。
• 研發與小批量生產：提供台式精密超純水機，占地麵積小，支持水質參數靈活調節，適配不同研發場景的快速切換需求；配備便攜式水質檢測單元，實時反饋水質數據。

2.管控智能化：全流程追溯，風險提前預警

芯片製造對水質波動的“零容忍”要求，推動純水係統向“智能閉環管控”升級，滲源自主研發的“滲源智能控製係統”實現三大核心功能：

• 精準實時監測：內置高精度傳感器，實時監測電阻率、TOC、顆粒計數、離子濃度、流量壓力等關鍵參數，數據通過工業觸摸屏直觀展示，支持水質變化曲線與曆史數據追溯，滿足半導體行業數據審計需求。
• 智能預警與調節：預設不同工序的水質閾值，當指標接近臨界值時，係統立即觸發聲光報警，並推送預警信息至車間管理係統與負責人手機端；同時自動調節純化模塊運行參數，如加大UV照射強度、切換備用超純化柱，確保水質穩定。
• 製程聯動適配：支持與半導體生產設備（如光刻機、蝕刻機）信號聯動，根據設備運行狀態自動調節供水流量、壓力與水質參數。例如，光刻工序啟動時，係統自動提升水質純度並穩定供水壓力，避免水流波動影響光刻精度。

3.運行穩定化：適配半導體(ti) 車間嚴(yan) 苛環境

半導體(ti) 車間具備潔淨度高、連續運行、空間有限等特點，滲源從(cong) 設備材質、結構設計、能耗優(you) 化等方麵全麵適配：

• 耐腐蝕材質選型：與水接觸部件采用316L不鏽鋼、PFA、PVDF等半導體級惰性材料，經過電解拋光處理，內壁粗糙度Ra≤0.4μm，無溶出物汙染，設備使用壽命長；管路連接采用雙卡套式無死角設計，避免微生物滋生。
• 緊湊化與潔淨設計：設備采用一體化櫃體設計，台式機型占地麵積≤0.3㎡，立式機型采用立體層疊布局，節省車間空間；表麵采用防靜電、易清潔塗層，符合半導體車間Class5級潔淨要求，可直接嵌入潔淨廠房。
• 低耗連續運行：配備變頻節能水泵與濃水回收係統，水資源利用率提升至86%以上，能耗較傳統設備降低25%-30%；核心部件采用“一用一備”冗餘設計，單模塊故障時自動切換，保障24小時不間斷供水，避免生產線停機損失。
